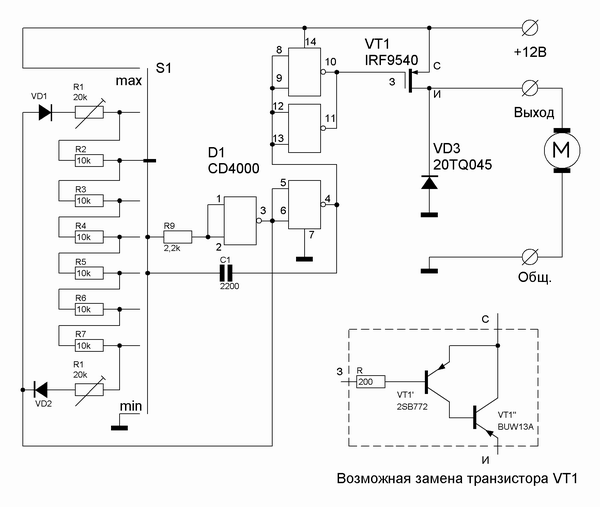

Схема устройства:
Вместо резисторов R1…R8 и переключателя S1 возможно применение потенциометра номиналом 47 кОм...68 кОм.
Диод VD3 – диод Шоттки с Iпр.мах. не менее 20А. Возможная замена 40CTQ45.
Транзистор VT1 и диод VD3 устанавливают на радиаторах с площадью рассеивания не менее 20 см квадратных.Потенциометром R8 устанавливают минимально необходимую скорость врашения вентилятора, потенциометром R1 – скорость вращения на последней ступени регулировки.
Автор:Игорь Кашин(Гоша)
