ТОРН - это ТермоОптимизированный Регулятор Напряжения.
Ниже приведены комментарии автора-разработчика регулятора напряжения

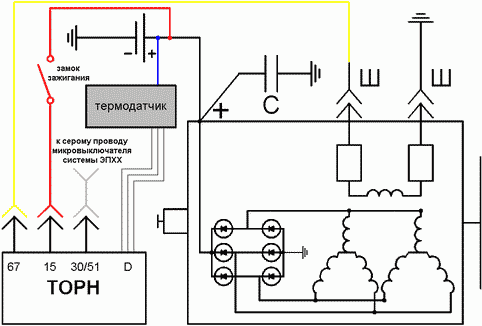

и схема подключения ТОРНа модификации 05-М к генераторам семейства 1631.3701(или подобных).
"Здравствуй Дмитрий!
Модификация "05М" не имеет узла управления контрольной лампой, поэтому она останется безхозной. Модификации 30-01 и 30-02 эту возможность имеют. Короткий провод термодатчика является измерительным входом ТОРН, благодаря чему он поддерживает требуемое напряжение не на своем выходе , а на клемах аккумулятора (На немолодой машине эти значения могут отличаться на 1 ...1,5 В). Поэтому этот провод должен быть подключен только к "+" клеме аккумулятора. К выключателю системы ЭПХХ надо подключить специально для этого предназначенный штеккер "30/51" . При этом надо подсоединиться к тому выводу , на котором исчезает напряжение при ОТПУЩЕННОЙ педали газа. Во время движения на принудительном ХХ это позволяет приподнять напряжение на аккумуляторе на 0.6....0,9 В.
Еще один провод, который подключается к датчику аварийного давления масла, в модификации 05 не предусмотрен. Остальные соединения:
вывод шетки , на которую раньше подавался "+" (правая на схеме) соедините коротким проводом с массой (под ближайший винт на генераторе).
Провод , идущий со второй щетки на клемму "Ш" РРН следует подключить к штеккеру "67" ТОРНа .
Провод , снятый с клеммы "+" РРН, подключить к штеккеру "15" ТОРНа
Провод, снятый со штеккера "-" РРН, следует соединить с металлическим основанием ТОРНа ( под винт его крепления) .
Вот и все.
Готов ответить на любые возникшие вопросы.
А"
И пожелания автора:
"...заодно хочу попросить через Вас всех Ваших знакомых, которые приобрели ТОРН, прислать мне свои замечания, предложения, вопросы и общее впечатления от установки и начала эксплуатации ТОРН.
При возникновении каких - либо проблем обращайтесь непосредственно ко мне.
Надеюсь, понятно, что публичное высказывание отрицательных эмоций при неправильном монтаже ТОРНа мною не очень приветствуется.
Заранее благодарю за отчетик!
А..."
