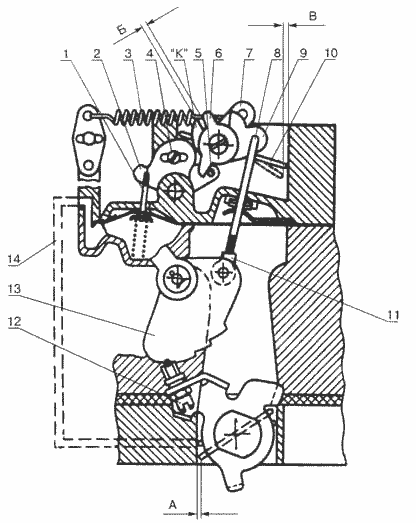

Рис.14. Схема пускового устройства 1-шток диафрагменного механизма; 2-левая часть двуплечего рычага пускового устройства; 3-пружина закрытия воздушной заслонки; 4-стяжной винт двуплечего рычага; 5-усик на правой части двуплечего рычага; 6-рычаг на переднем конце оси воздушной заслонки; 7-закрывающий рычаг на заднем конце оси воздушной заслонки; 8-тяга пускового устройства; 9-промежуточный рычаг; 10-воздушная заслонка; 11-резьбовая головка на конце тяги (для ранних моделей карбюраторов); 12-регулировочный винт-упор приоткрытия дроссельной заслонки; 13-кулачок; 14-канал подвода разрежения к диафрагме пускового устройства; А.Б,В- зазоры; К-выступ рычага 9
Рис.14. Схема пускового устройства
