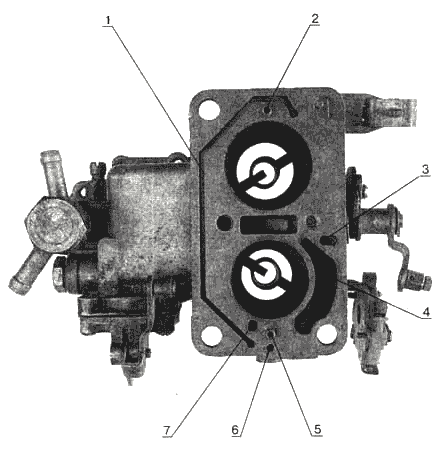

| 1-выемка подвода разрежения к вакуумному регулятору распределителя зажигания; 2-отверстие с переходной трубкой канала с переходной втулкой подвода топливовоздушнойэмульсии к каналам переходной системы вторичной камеры в корпусе дроссельных заслонок; 3-отверстие канала подвода разрежения к вакуумной диафрагме пускового устройства; 4-выемка воздушного канала системы холостого хода; 5-отверстие с переходной трубкой подвода топливовоздушной эмульсии к каналам главной ветви системы холостого хода в корпусе дроссельных заслонок; 6-отверстие подвода топливовоздушной эмульсии к каналам вспомогательной ветви системы холостого хода; 7-отверстие канала подвода разрежения к штуцеру управления клапаном рециркуляции отработавших газов на корпусе карбюратора |
